バーインバーグラフとブレットグラフを作成する状況と方法を学ぶ

学習の目的

この単元を完了すると、次のことができるようになります。

• バーインバーグラフとブレットグラフの目的を説明する。

• バーインバーグラフとブレットグラフを作成する手順を説明する。

• バーインバーグラフとブレットグラフを作成する際のベストプラクティスを特定する。


シナリオ

Coffee Chain の関係者は、商品売上が年初に設定した予算や目標と比べてどうなっているのかを知りたいと考えています。売上や予算などの複数のメジャーをカテゴリごとに比較するには、並列棒グラフ、バーインバーグラフ、ブレットグラフなど、数種類のグラフを使用できます。この単元では、これらを 1 つずつ見ていきます。

並列棒グラフ

並列棒グラフでは、複数のメジャーを隣り合う棒で比較できます。並列棒グラフを使用すると、分析にさらに深みを持たせて、複数の質問に同時に答えることができます。

次の棒グラフでは、州ごとの実際の売上と達成目標を並べて示しているため、各州で両者を比較できます。ですが、このグラフでは、どの州が売上達成目標を達成したのかといった具体的な情報をすばやく見分けるのが困難です。

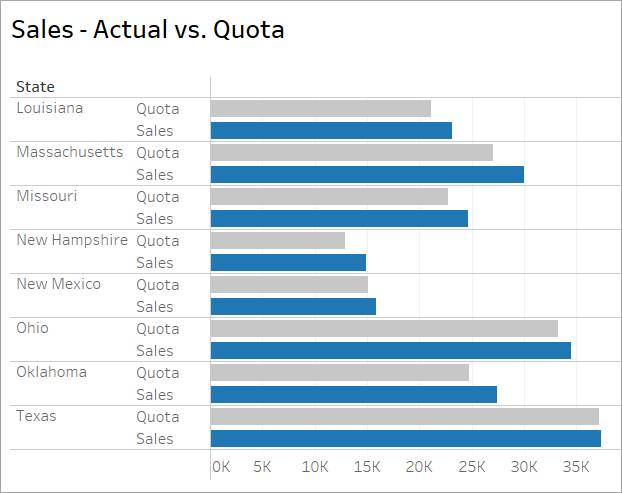

並列グラフは、表示が込み入って見えることがあります。売上と達成目標を異なる色で示したこのグラフのように、メジャーごとに異なる色を使用すると分かりやすくなります。

Tableau で並列棒グラフを作成する

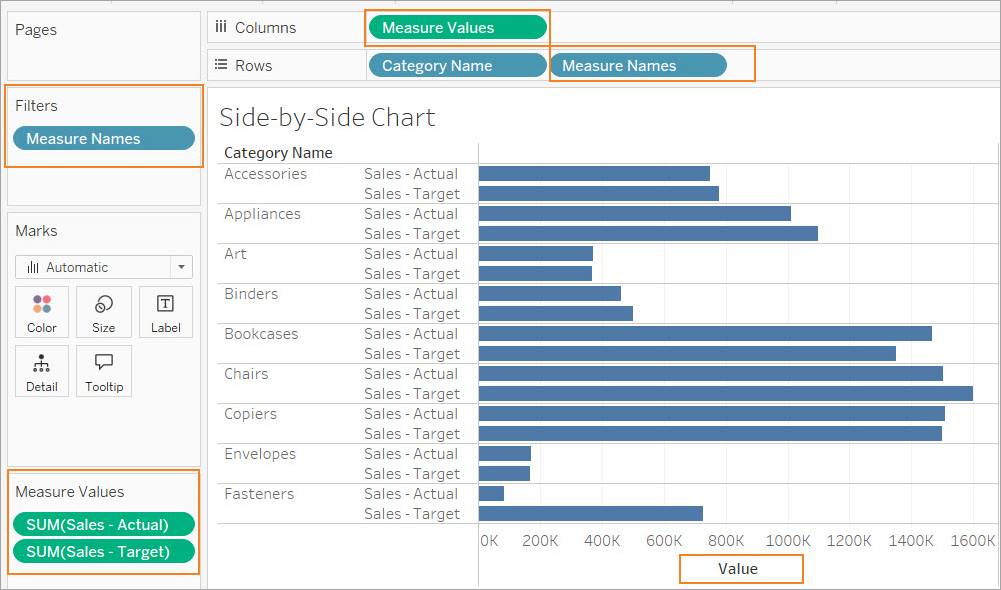

並列グラフでは、複数のメジャーを同じ共有スペースに配置します。ここでは、Tableau は [Measure Values (メジャーバリュー)] 項目と [Measure Names (メジャーネーム)] 項目を使用します。[Measure Names (メジャーネーム)] は、各メジャーのラベルを含むディメンションです。[Measure Names (メジャーネーム)] を [Rows (行)] に配置すると、ビュー内のすべてのメジャーにラベルが表示されます。

このビューでは、メジャーは Sales - Actual (売上 - 実際) と Sales - Target (売上 - 目標) です。[Measure Values (メジャーバリュー)] は、各メジャーの数値を含むメジャーです。[Measure Values (メジャーバリュー)] を [Columns (列)] に配置すると、Value (値) の横軸が表示されます。表示するメジャーは、[Measure Names (メジャーネーム)] にフィルターを追加して指定できます。

ベストプラクティス

最初のレッスンで説明した棒グラフのベストプラクティスに加えて、並列グラフでは次の点も考慮してください。

各タブを選択して、考慮すべきベストプラクティスを確認してください。

バーインバーグラフ

バーインバーグラフは、通常、2 つのメジャーを相互に、または 2 つの個別ディメンションを比較するために使用します。これらのメジャーは、たとえば予算と実際の支出のように、互いに論理的な関係がある必要があります。バーインバーグラフは、並列グラフと比べて、よりコンパクトで整理されており、ひと目でより多くの情報を把握できます。バーインバーグラフは、1 本の棒を別の棒の上に重ねて構成し、下の棒が見えるように上の棒の幅を調整することで、マークを積み上げたり軸を広げたりせずに比較できるようにします。バーインバーグラフを使用すると、すばやく視覚的に比較できます。

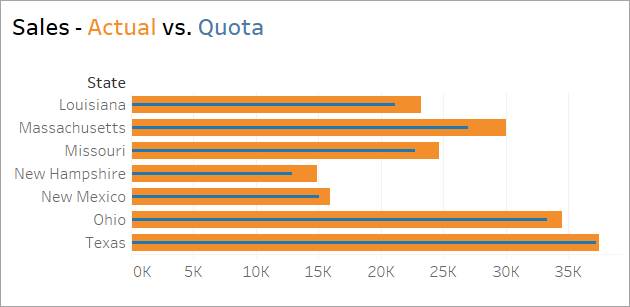

次のバーインバーグラフは、前述の最初の並列グラフと同じ情報を示しています。ですが、2 本の売上の棒 (実際の売上と売上達成目標) が対照的な色で示されており、実際の売上はオレンジ、達成目標は青になっています。また、達成目標の棒は実際の売上の棒の内側に収まっています。どちらももう一方に隠れていないため、同時に確認でき、実行可能な意思決定をすばやく行うことができます。

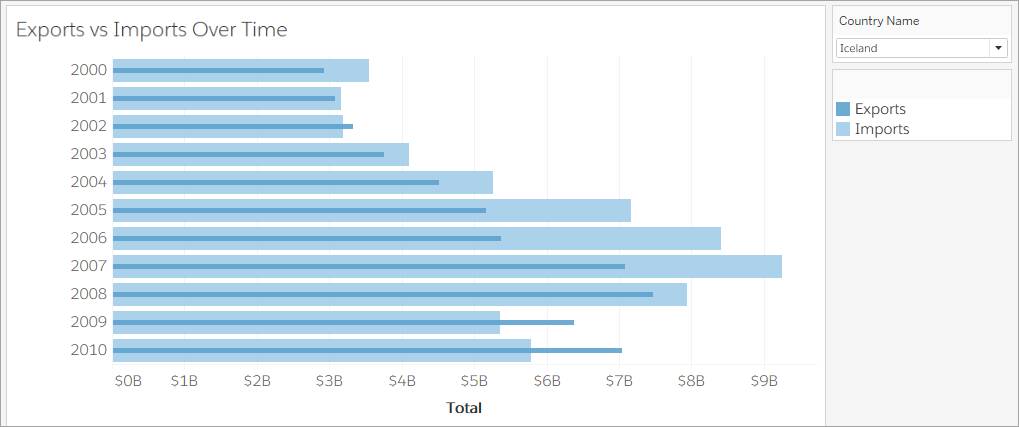

バーインバーグラフは、必ずしも達成目標との比較ではなくても、関係のあるメジャー同士を比較する際に使用できます。次のバーインバーグラフでは、2000 年から 2010 年までの各年について、アイスランドの輸出と輸入を金額で比較しています。2003 年から 2008 年までは、アイスランドでは輸入が明らかに輸出を上回っていました。ですが、2009 年と 2010 年には逆転しており、この期間に大きな経済変化があったことを示しています。

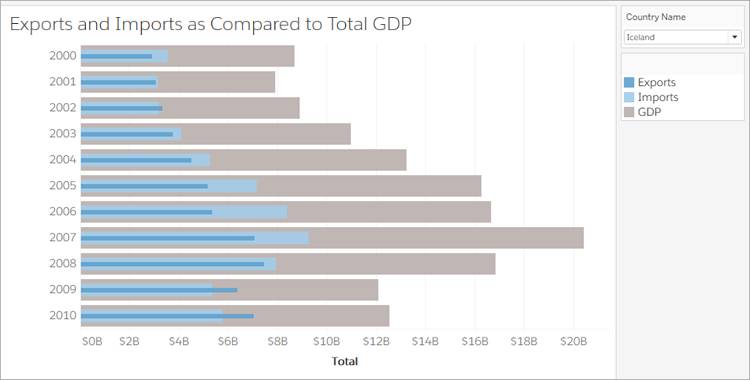

バーインバーグラフは、2 本の棒だけで構成される必要はありません。次のバーインバーグラフでは、前のグラフで示した輸出と輸入の情報に、GDP が追加されています。GDP が追加されたことで、輸入が輸出と比べて減速した 2007 年から 2010 年にかけて、アイスランドの GDP が大幅に減少したことが分かります。

Tableau でバーインバーグラフを作成するデモ

Tableau のバーインバーグラフでは、並列グラフと同様に [Measure Names (メジャーネーム)] と [Measure Values (メジャーバリュー)] を使用し、さらに色とサイズも使用してメジャーを区別します。

Jamal の顧客である Superstore が、自社の小売データについて次の質問への回答を求めているとします。

• 売上目標をすでに達成している商品カテゴリは何ですか?


次の短い動画を視聴して、並列グラフからバーインバーグラフを作成して答えを見つける方法を確認しましょう。

バーのサイズは、サイズ凡例ではなく Tableau Public の [Marks (マーク)] カードを使用して編集することに注意してください。

ベストプラクティス

最初のレッスンで説明した棒グラフのベストプラクティスに加えて、バーインバーグラフでは次の点も考慮してください。

各タブを選択して、考慮すべきベストプラクティスを確認してください。

ブレットグラフ

バーインバーグラフはメジャーを直接比較するのに役立ちますが、あるメジャーが達成目標やしきい値に向かって、あるいはそれらを超えてどの程度伸びているのかを確認したい場合はどうでしょうか?

ブレットグラフは、固定された目標に向けた進捗を示しながら、主要なメジャーのパフォーマンスをほかのメジャーや別の目標と比較するのに適しています。

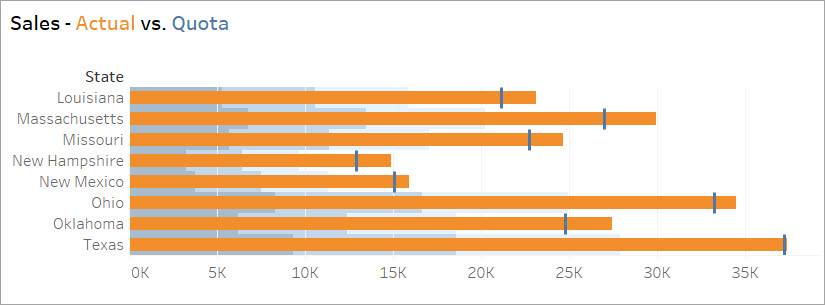

次のブレットグラフは、前述の最初のバーインバーグラフと同じ情報を示しており、実際の売上はオレンジの横棒で示されています。売上達成目標は、それに直交する小さな青い縦のリファレンスラインで示されています。リファレンスバンドは、オレンジの棒の背後にある濃淡の色付きのバンドで、達成目標に向けた進捗の段階を示します。

バーインバーグラフとブレットグラフの違いをまとめておきましょう。バーインバーグラフでは、実績と目標が内側に収まる形で一緒に表示されます。ですが、ブレットグラフでは、縦線が目標を表します。さらに、徐々に色合いが淡くなるリファレンスバンドもあります。これらのバンドは目標に向けた進行段階を表しており、この視覚表現がブレットグラフの大きな利点です。メインの棒がリファレンスラインを超えると、目標を達成した、またはしきい値に到達したことになります。

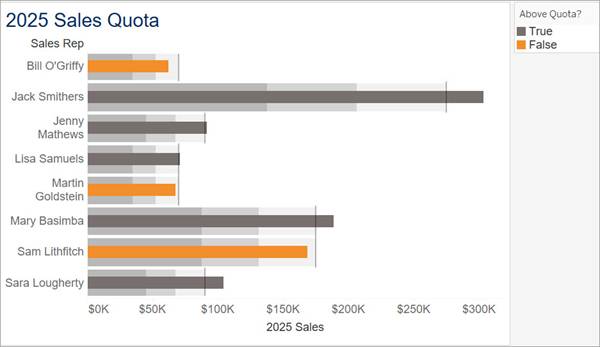

このグラフでは、棒が目標を達成したかどうかを判定する計算が使用されています。この計算を色に適用すると、問題のある領域を簡単に見つけられます。

Tableau でブレットグラフを作成するデモ

先ほどのバーインバーグラフでは、Jamal の Superstore の顧客に対して、どの商品カテゴリが売上目標をすでに達成しているかを示しました。ここで、さらに次の質問があるとします。

• 各商品カテゴリは、目標達成に向けてどの段階まで進んでいますか?


次の短い動画を視聴して、ブレットグラフを作成して答えを見つける方法を確認しましょう。

ベストプラクティス

最初のレッスンで説明した棒グラフのベストプラクティスに加えて、ブレットグラフでは次の点も考慮してください。

各タブを選択して、考慮すべきベストプラクティスを確認してください。

次のステップ: バーインバーグラフとブレットグラフを作成して分析する

この単元では、売上や達成目標などの複数のメジャーをカテゴリ間で比較するためのグラフの種類として、並列棒グラフ、バーインバーグラフ、ブレットグラフについて学習しました。バーインバーグラフとブレットグラフは、どちらもよりコンパクトで、目で見た情報が直感的に伝わりやすいため、並列グラフよりも高度な選択肢であることを学びました。バーインバーグラフはメジャーを直接比較するのに役立ち、ブレットグラフは固定された目標に向けた進行段階を示すのに適しています。

次の 2 つの単元では、ベストプラクティスを適用しながら、Tableau Public でバーインバーグラフとブレットグラフを作成して分析します。

リソース

• Tableau オンラインヘルプ: Measure Values and Measure Names (メジャーバリューとメジャーネーム)
• Tableau リファレンスライブラリの記事: Understanding and using Bullet Graphs (ブレットグラフを理解して使用する)
• Tableau オンラインヘルプ: Build a Bullet Graph (ブレットグラフを作成する)
• Tableau オンラインヘルプ: Reference Lines, Bands, Distributions, and Boxes (リファレンスライン、バンド、分布、ボックス)
• Tableau オンラインヘルプ: Get Started with Calculations in Tableau (Tableau で計算の使用を開始する)
