MuleSoft RPA Manager で RPA プロセスを監視する
学習の目的
この単元を完了すると、次のことができるようになります。
- [Process Streaming (プロセスストリーミング)] ビューで RPA プロセスを監視する。
- [Robot State and Operations (ロボットの状態と操作)] ビューで有効なタスクを表示する。
始める前に
このモジュールは「MuleSoft RPA プロセスデプロイメント」に基づいて作成されているため、続行する前に受講しておくことをお勧めします。「MuleSoft RPA プロセスのデプロイメント」モジュールでは、MuleSoft RPA Manager を使用して、RPA プロセスを MuleSoft RPA Bot にデプロイする方法を学びます。
このモジュールでは、受講者の組織が MuleSoft RPA ライセンスを購入していると想定しています。ただし、ライセンスがなくても問題ありません。このまま読み進み、手順を実行する方法を学習してください。MuleSoft RPA は Trailhead Playground で使用できないため、記載の手順を Trailhead Playground で実行しないでください。
この単元では、MuleSoft RPA Manager で MuleSoft RPA プロセスを管理、監視する方法を学びます。
[Process Streaming (プロセスストリーミング)] ビューを使用する
MuleSoft RPA Manager では、ユーザーが RPA プロセスの実行をリアルタイムで監視できます。Process Monitoring モジュールの [Process Streaming (プロセスストリーミング)] メニューにより、RPA セッションに関する以下の情報をリアルタイムで把握することができます。
| [Process Streaming (プロセスストリーミング)] ビュー |
説明 |
|---|---|
|
Process (プロセス) |
RPA プロセスの名前を表示します。 |
|
Category (カテゴリ) |
RPA プロセスのカテゴリを表示します。 |
|
Project manager (プロジェクトマネージャー) |
プロセスに割り当てられたプロジェクトマネージャーを表示します。 |
|
Configurations (running/overall) (設定 (実行中/総数)) |
本番設定数を <実行中の設定数>/<設定の総数> 形式で表示します。 |
|
Assigned RPA bots (割り当て済み RPA Bot) |
プロセスに割り当てられた RPA Bot の数を表示します。 |
|
Sessions (running/overall) (セッション (実行中/総数)) |
設定セッション数を <実行中のセッション数>/<セッションの総数> 形式で表示します。 |
各行の最後の列には、プロセス実行セッションのリアルタイムビューを確認できる [Show Process Streams (プロセスストリームを表示)] モニターアイコンが表示されます。
![[Show Process Streams (プロセスストリームを表示)] アイコンの上にマウスポインターが置かれたプロセスストリーミング概要ビュー。](https://res.cloudinary.com/hy4kyit2a/f_auto,fl_lossy,q_70/learn/modules/deployed-rpa-process-management-and-monitoring/monitor-rpa-processes-in-mulesoft-rpa-manager/images/ja-JP/a57a75d6c33401b270f939e756f78cda_8-d-9-eb-3-c-7-37-d-1-4-fa-1-b-118-131-ba-2750513.png)
[Process Streaming (プロセスストリーミング)] ビューでは、すべての有効なプロセスセッションが個別のパネルで表示されます。各パネルには、プロセスを実行している RPA Bot、実行中のセッションの連番、ストリームで表示されている現在のアクティビティの名前が表示されます。ストリームは、プロセス実行中に RPA Bot が記録する画像のシーケンスとして表示されます。
![画像のシーケンスとしてストリームが表示されている [Process Streaming (プロセスストリーミング)] ビュー。](https://res.cloudinary.com/hy4kyit2a/f_auto,fl_lossy,q_70/learn/modules/deployed-rpa-process-management-and-monitoring/monitor-rpa-processes-in-mulesoft-rpa-manager/images/ja-JP/b58953582a319cf6bc5a96ddee91e49e_9-f-3243-bb-fcf-0-4-cf-2-bfb-7-1-d-022-ce-1-c-4-fd.png)
[Robot State and Operations (ロボットの状態と操作)] ビューを使用する
Process Monitoring モジュールの [Robot State and Operations (ロボットの状態と操作)] メニューでは、リモートマシン上のプロセスステップの実行を確認できます。デプロイされた各 MuleSoft RPA Bot は、展開可能なボックスに時系列で表示されます。
![[Robot State and Operations (ロボットの状態と操作)] メニュー。](https://res.cloudinary.com/hy4kyit2a/f_auto,fl_lossy,q_70/learn/modules/deployed-rpa-process-management-and-monitoring/monitor-rpa-processes-in-mulesoft-rpa-manager/images/ja-JP/a1f1f24b58124bd96f7c80850c1a5a2d_96-e-8950-b-af-17-46-e-8-b-0-a-4-42-ac-9-bd-939-b-1.png)
各 RPA Bot ボックス内にも、展開可能なページのセットが含まれます。チームメンバーは、以下の情報を確認できます。
| Robot State and Operations (ロボットの状態と操作) |
説明 |
|---|---|
|
Secure session (セキュアセッション) |
RPA Bot のプロセスに割り当てられたセキュアなセッションの数を表示します。 |
|
都道府県 |
RPA Bot が処理しているプロセスステップの状態を表示します。 |
|
Since (以降) |
処理が、表示されている状態に最後になった時刻を表示します。 |
|
Process instance (プロセスインスタンス) |
現在実行中のプロセスインスタンスの一意の ID を表示します。 |
|
Activity (アクティビティ) |
現在実行中のアクティビティワークフローの名前を表示します。 |
|
Work done (完了した作業) |
プロセスがデプロイされてから、正常に実行されたプロセス実行の数を表示します。 |

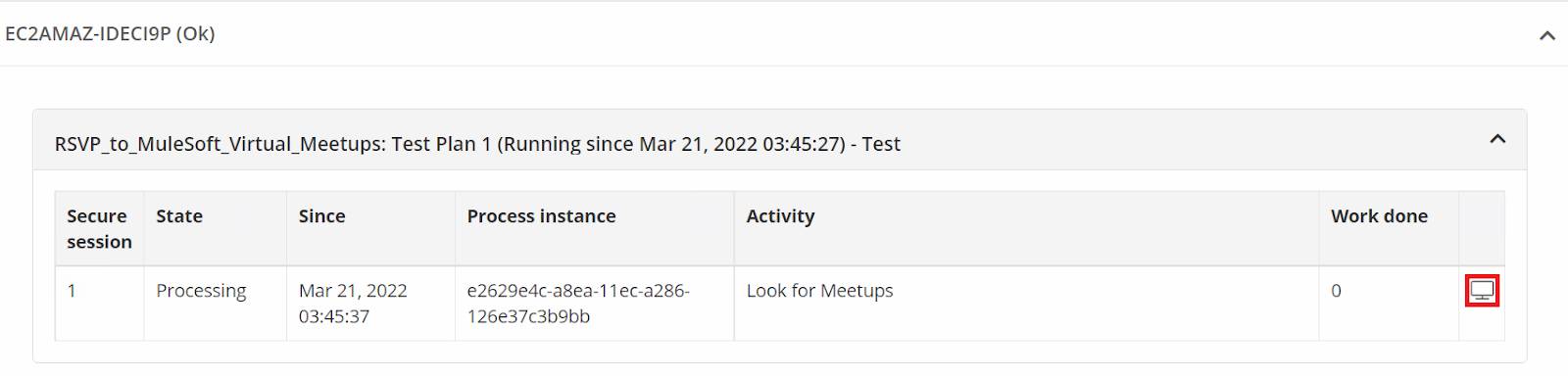

以下のスクリーンショット内で強調表示されている [Process Monitor (プロセスモニター)] アイコンを使用すると、進行中のセッションをリモートで監視できます。このアイコンは、プロセスが失敗する原因となるアクティビティを特定するのに役立つ重要なツールです。
![[Process Monitor (プロセスモニター)] アイコンが強調表示されている [Process Monitor (プロセスモニター)] ビュー。](https://res.cloudinary.com/hy4kyit2a/f_auto,fl_lossy,q_70/learn/modules/deployed-rpa-process-management-and-monitoring/monitor-rpa-processes-in-mulesoft-rpa-manager/images/ja-JP/0ee2f07d511b3540c4cba749ee558a7d_8-a-0-a-422-f-70-a-7-4-ee-0-8-c-74-552988-b-88538.png)

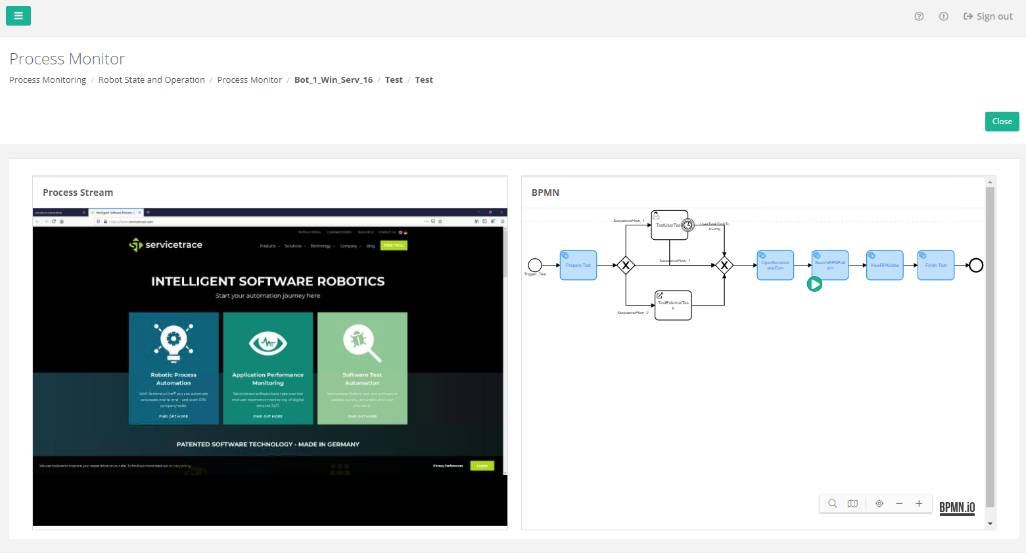

[Process Monitor (プロセスモニター)] ビューでは、2 つのパネルにデータが表示されます。
- [Process Stream (プロセスストリーム)] パネルには、プロセスが実行されている Windows セッションの現在のデスクトップ画像が表示されます。この画像は、MuleSoft RPA Bot から MuleSoft RPA Manager にライブ送信されます。
- [BPMN] パネルには、プロセスモデルが表示され、実行中のタスクが強調表示されます。
![[Process Monitor (プロセスモニター)] ビューの 2 つのパネル。](https://res.cloudinary.com/hy4kyit2a/f_auto,fl_lossy,q_70/learn/modules/deployed-rpa-process-management-and-monitoring/monitor-rpa-processes-in-mulesoft-rpa-manager/images/ja-JP/c03eed44591b709137c4380f84efa45c_0-b-74-efac-badc-4795-a-3-f-2-d-47227-caecaa.png)
ウォークスルー
次のデモ動画で、管理者が上記のタスクを実行する方法を見てみましょう。テキストの手順を見ながら同時に実行したい場合は、ウォークスルーの手順を参照してください。
この単元では、Process Monitoring モジュールを使用して本番 RPA プロセスをリアルタイムで監視できることを学びました。すべての有効な RPA プロセス実行セッションを監視できる [Process Streaming (プロセスストリーミング)] メニューについても学びました。また、実行中の RPA Bot をリアルタイムで監視できる [Robot State and Operations (ロボットの状態と操作)] メニューについても学習しました。
